醫用直線加速器是臨床腫瘤放射治療的主要設備之一，其功能在于產生高能X射線或電子線，并通過調控射線束的形狀、范圍和劑量分布，對腫瘤病灶進行照射，同時注意降低對周圍正常組織的輻射影響。中鎢智造生產設計的鎢合金光柵作為醫用直線加速器中的射線調控與屏蔽組件，依托其物理特性和機械性能，在放射治療的過程中起到相應作用。
中鎢智造及其母公司中鎢在線在鎢鉬制品行業長期耕耘近30年，專業從事鎢鉬制品柔性定制全球服務，可根據客戶需求設計、生產、精細制加工各類標準規格、牌號性能、尺寸精度，適合各類用途的鎢鉬產品。更多鎢合金光柵的資料請?jiān)L問網站：http://www.tungsten-alloy.com/chinese/tungsten-alloy-shielding.html。如需鎢合金光柵，請聯系中鎢智造：sales@chinatungsten.com，0592-5129595。

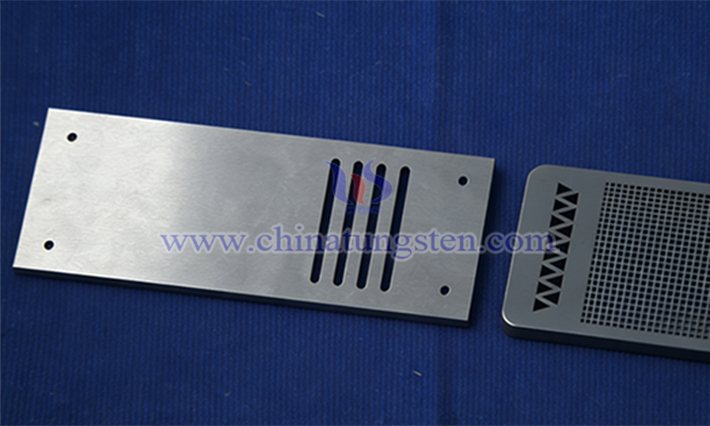

中鎢智造鎢合金光柵圖片
一、醫用直線加速器中鎢合金光柵的材質特性與結構組成
中鎢智造鎢合金光柵的主要材質為鎢基高比重合金，以鎢為主要成分，并輔以鎳或銅或鈷等元素進行合金化，鎢含量通常不低于95%，密度一般在16.5–19.0g/cm3范圍內，具有較好的高能射線衰減性能，可用于阻擋X射線和電子線的穿透與散射。此外，鎢合金還表現出一定的機械強度、耐高溫性能和抗變形能力，在射線照射與機械運動的環境中能夠維持結構穩定性。
醫用直線加速器中的鎢合金光柵也稱為多葉準直器（MLC），屬于多元限束裝置，主要由鎢合金葉片、驅動系統、控制系統和定位組件組成。鎢合金葉片數量通常為60–160對，寬度以5mm為主，部分產品可達到2.5mm，厚度根據射線能量設定為幾厘米，葉片端部加工有助于降低射野半影。驅動系統采用獨立伺服電機與絲杠組合，控制系統與治療計劃系統（TPS）聯動完成軌跡轉換，定位組件則維持運動精度。

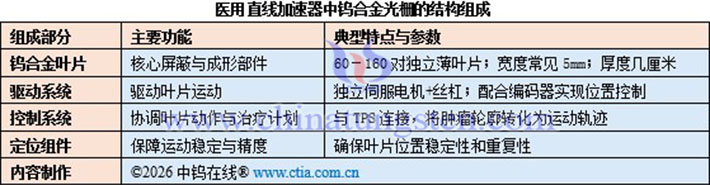

醫用直線加速器中鎢合金光柵的結構組成
二、醫用直線加速器中鎢合金光柵的工作原理
中鎢智造鎢合金光柵的工作基于射線與物質的相互作用，包括光電效應、康普頓散射和電子對效應等過程，通過這些作用實現射線能量的衰減和方向控制，從而完成射野的形成與劑量分布的調控。
鎢合金光柵的工作過程通常具有以下環節：治療計劃系統根據患者影像數據勾勒靶區和正常組織輪廓，生成治療計劃并確定葉片運動軌跡；加速器運行時，驅動系統接收指令驅動葉片運動，形成與腫瘤靶區投影相適應的不規則射野；照射期間，葉片可進行動態調整，實現劑量強度的空間分布調控；未通過射野的射線則被葉片衰減，降低泄漏輻射。
三、鎢合金光柵在醫用直線加速器中的應用
1.鎢合金光柵在射野塑形與靶區適配中的應用
射野塑形是鎢合金光柵的主要應用之一。臨床中腫瘤病灶形狀常呈不規則形態，傳統固定擋塊難以完全適應，而鎢合金光柵通過葉片的獨立運動，可組合形成與腫瘤靶區投影相匹配的射野。例如在肺癌或肝癌治療中，光柵可根據三維輪廓?jiǎng)討B(tài)調整葉片位置，形成貼合腫瘤形態的照射區域，同時注意減少對周圍正常組織的照射范圍。葉片定位精度配合治療計劃系統的計算，有助于支持靶區的適配。
2.鎢合金光柵在劑量調控與輻射屏蔽中的作用
在放射治療中，劑量分布的調控有助于平衡治療效果與正常組織保護。鎢合金光柵在三維適形放療（3D-CRT）中可固定葉片位置，形成靜態射野；在調強放療（IMRT）中，通過葉片的動態運動調整射野內不同區域的射線通過率，實現劑量強度的空間分布，使靶區獲得相對均勻的照射，同時讓周圍組織劑量呈現梯度下降。此外，鎢合金的高密度特性支持輻射屏蔽功能，降低泄漏輻射和散射輻射。
3.鎢合金光柵在臨床治療模式中的適配應用
鎢合金光柵可支持醫用直線加速器的多種治療模式。在靜態適形放療中，葉片形成固定射野，適用于形態相對規則的腫瘤；在動態調強放療中，葉片運動實現強度調制，適用于不規則或鄰近敏感結構的腫瘤；在容積旋轉調強放療中，光柵配合機架旋轉進行實時調整，有助于照射流程的實施；在立體定向放療中，配合較小寬度葉片可支持高精度治療。此外，在部分機械臂式裝置中，光柵的特性也可與之配合，擴展治療場景的適用性。
四、醫用直線加速器中鎢合金光柵的質量控制要求
為支持鎢合金光柵的安全有效使用，需按照相關行業標準建立質量控制措施。主要包括輻射野性能控制、葉片性能控制、泄漏輻射控制以及控制系統功能控制等方面。
根據YY/T 0971-2016《放射治療用多元限束裝置性能和試驗方法》，對于10cm×10cm輻射野，數字指示與輻射尺寸的最大偏差、重復性偏差、半影寬度以及中心一致性等參數需符合標準規定。葉片末端位置準確性和重復性也有相應限值，當出現異常時控制系統應發出提示并中斷治療。泄漏輻射控制需參考WS 674—2025《醫用電子直線加速器質量控制檢測標準》中的限束裝置相關要求?？刂葡到y(tǒng)還應具備防止非授權使用、實時顯示輻射野狀態、記錄執行信息以及計劃匹配提示等功能。
定期進行這些項目的檢測和維護，有助于保持光柵的機械精度和整體性能處于穩定狀態。
中鎢智造鎢合金光柵圖片
