中鎢智造生產設計的平行型鎢合金光柵是一種由高密度鎢合金柵條與低衰減間隔材料交替平行排列形成的周期性射線調控部件，屬于光柵的一種基礎結構形式。所有柵條沿同一方向延伸，通道截面通常呈現規則矩形，整體結構具有較高的幾何一致性，適合處理平行或近似平行射線束的準直與過濾場景。
中鎢智造鎢合金光柵圖片
中鎢智造及其母公司中鎢在線在鎢鉬制品行業長期耕耘近30年，專業從事鎢鉬制品柔性定制全球服務，可根據客戶需求設計、生產、精細制加工各類標準規格、牌號性能、尺寸精度，適合各類用途的鎢鉬產品。更多鎢合金光柵的資料請?jiān)L問網站：http://www.tungsten-alloy.com/chinese/tungsten-alloy-shielding.html。如需鎢合金光柵，請聯系中鎢智造：sales@chinatungsten.com，0592-5129595。
一、平行型鎢合金光柵的基本結構與幾何參數

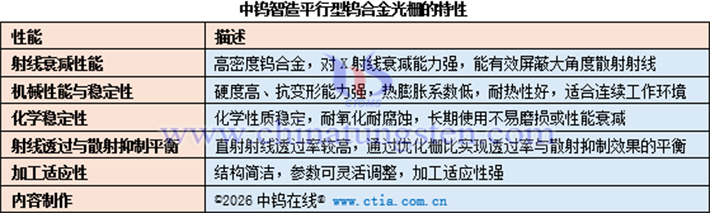

平行型鎢合金光柵的特性表
鎢合金柵條以鎢為主要成分，加入鎳、鐵或銅等元素，形成合金葉片或條狀結構，并采用較高的深寬比設計，密度約為17.0–18.6?g/cm3。典型壁厚范圍在50–100μm左右，部分高精度產品可實現更薄壁厚。柵條高度通常設定在數毫米至數十毫米范圍。
間隔區位于相鄰鎢合金柵條之間，常用材料包括鋁、碳纖維或其他低密度復合材料，這些材料對X射線等的吸收系數較低。間隔寬度也稱通道寬度，是關鍵幾何尺寸之一，與柵條寬度共同影響光柵周期。間隔區的設計需配合柵條高度以實現預期性能平衡。
支撐固定部分采用與間隔區相近的低吸收材料或熱膨脹系數匹配的復合材料，通過膠粘、層壓或精密裝配方式將柵條陣列和間隔材料整合為整體。該結構用于維持柵條平行度和整體平整度，同時減少額外射線衰減，并適應工作環境下的振動與熱應力。

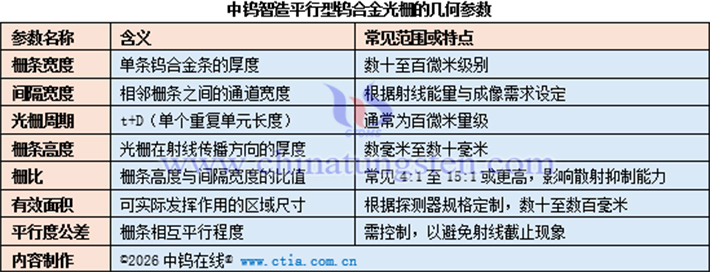

平行型鎢合金光柵的幾何參數表
中鎢智造平行型鎢合金光柵的性能由一系列結構參數共同決定，主要包括以下參數：柵條寬度，間隔寬度（D），光柵周期（t+D），柵條高度，柵比（h/D）以及有效面積。這些參數在設計時通常通過模擬方法進行優化匹配，以適應不同射線能量和成像要求，同時需兼顧壁厚均勻性、平行度公差和表面質量。
二、平行型鎢合金光柵的特性
中鎢智造平行型鎢合金光柵的密度約17.0–18.6?g/cm3，對X射線等高能射線衰減效果優于鉛合金，并可抑制大角度散射。鎢合金硬度高、結構穩定，熱膨脹系數低，耐熱耐腐蝕，長期使用尺寸變化較小。單向柵條結構兼顧透射率與散射抑制，可通過柵比設計適應不同能量射線。結構簡潔，加工適應性強，可調整柵條尺寸與有效面積，適用于醫療成像、工業檢測及科研等場景。
平行型鎢合金光柵的特性表
三、平行型鎢合金光柵的工作原理
中鎢智造平行型鎢合金光柵的工作基于射線的直線傳播特性和鎢合金的高衰減性能。當X射線入射時，沿通道方向傳播的直射射線能夠穿過間隔區到達探測端；而那些與入射方向存在較大夾角的散射射線，則會被高密度鎢合金柵條吸收阻擋。這一過程有助于降低散射成分對成像信號的干擾，提高圖像對比度，同時將對直射射線的影響控制在合理范圍。
四、平行型鎢合金光柵的生產方法
平行型鎢合金光柵的生產主要采用粉末冶金結合精密加工的方法。工藝流程為：將鎢粉與其他金屬粉末（鎳、鐵或銅等）充分混合后，進行壓制成型和高溫?zé)Y(jié)制成坯體，再通過精密軋制、線切割、電火花加工或激光切割等技術形成薄壁柵條結構。對于高精度產品，常采用飛秒激光或超精密加工技術，以實現微米級尺寸控制，并盡可能確保柵條平行度和整體幾何一致性。近年來，部分高端產品也開始采用 3D 打印技術進行生產，以提升結構設計的靈活性與復雜結構的加工適配性。

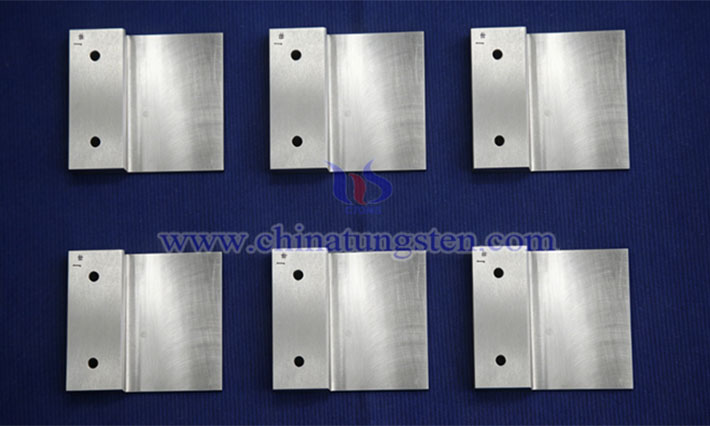

中鎢智造鎢合金光柵圖片
五、平行型鎢合金光柵的用途
在數字射線攝影、乳腺X射線成像以及CT相關設備中，平行型鎢合金光柵常置于探測器前方，用于減少散射射線的影響，從而有助于優化成像質量，支持臨床觀察和診斷相關工作。
平行型鎢合金光柵應用于工業X射線數字成像（DR）和工業CT設備中，在對金屬構件、復合材料或電子元器件進行內部檢測時，可降低散射干擾，改善缺陷輪廓的呈現效果，為質量評估提供參考。
在X射線衍射分析、高能物理實驗探測裝置等科研設備中，平行型鎢合金光柵用于射線束的準直和散射過濾，有助于維持實驗數據的穩定性和可靠性，滿足基礎研究中的射線管理需要。
