中鎢智造生產設計的鎢合金光柵主要應用于醫療成像、工業無損檢測和安防安檢等領域。在醫療成像中，主要用于CT掃描儀、數字X射線機及乳腺機；在工業無損檢測中，用于X射線DR和工業CT設備，支持缺陷檢查；在安防與安檢領域，用于行李、包裹或貨物檢查設備中，以支持圖像質量的優化。
在不同用途下，鎢合金光柵具有一些共同特征，如高密度帶來的射線衰減能力和周期性陣列結構提供的選擇性透過，這些共性使其在射線管理場景中具有一定通用性。不同用途也導致了光柵成分、結構設計、幾何參數等方面的側重點有所不同。例如，在醫療成像中，光柵的參數常傾向于薄壁和適宜柵比；在放射治療相關設備中，光柵側重動態束形調控，同時需考慮較高能量下的熱穩定性和機械耐久性。在半導體元件檢查中，光柵更注重信號噪聲比優化和結構精度。
中鎢智造及其母公司中鎢在線在鎢鉬制品行業長期耕耘近30年，專業從事鎢鉬制品柔性定制全球服務，可根據客戶需求設計、生產、精細制加工各類標準規格、牌號性能、尺寸精度，適合各類用途的鎢鉬產品。更多鎢合金光柵的資料請?jiān)L問網站：http://www.tungsten-alloy.com/chinese/tungsten-alloy-shielding.html。如需鎢合金光柵，請聯系中鎢智造：sales@chinatungsten.com，0592-5129595。
一、鎢合金光柵在不同用途下的相同點

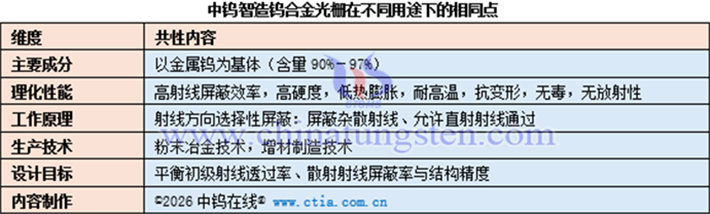

中鎢智造鎢合金光柵在不同用途下的相同點
材料方面，鎢合金光柵以鎢為主要基體元素，鎢含量通常在80%–95%，并添加鎳、鐵或銅等少量金屬元素形成鎢基合金。金屬鎢具有較高的密度、高熔點、較低的熱膨脹系數、較高的機械強度以及良好的化學穩定性，這些特性為光柵實現有效的射線衰減和結構穩定性提供了重要基礎。
性能方面，鎢合金光柵的核心性能包括較高的射線屏蔽效率、良好的結構穩定性（低熱膨脹、高剛性、抗變形）、長期可靠性（耐磨、耐腐蝕、抗輻射老化），以及精密的幾何精度（如柵條平行度、間距均勻性和表面光潔度）。這些性能使光柵能夠在高溫、高輻射或長期運行環境中保持較高的尺寸精度和功能一致性。此外，鎢合金光柵還具有無毒、無放射性的環保特性，可作為傳統鉛基材料的優選替代品。

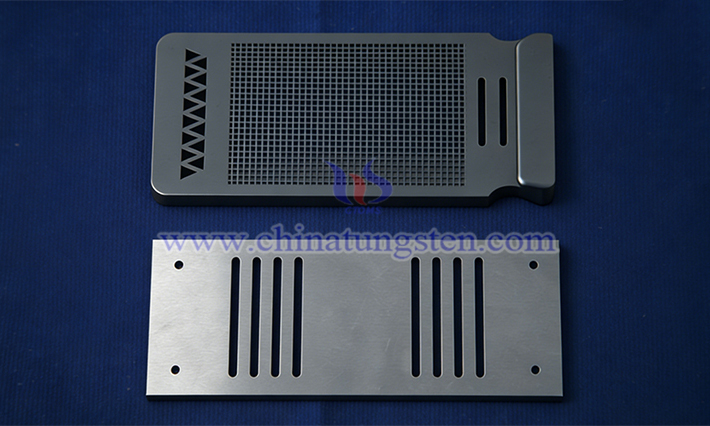

中鎢智造鎢合金光柵圖片
工作機制方面，鎢合金光柵的工作原理基于射線方向選擇性吸收原理，且在不同應用場景下均有所體現。對于沿柵格通道方向傳播的初級直射射線，低衰減區能有效允許其通過；而對于因散射而發生明顯偏轉的雜散射線，則被鎢合金柵條阻擋。
在生產技術方面，鎢合金光柵主要采用粉末冶金技術和增材制造技術。粉末冶金技術的主要步驟包括粉末混合、成形、高溫?zé)Y(jié)以及后續的精加工；其優勢在于工藝成熟、易于規?；a(chǎn)，同時材料的致密度和性能可控，加工過程具有良好的兼容性，并且環保節能。對于具有復雜結構的光柵，可采用增材制造中的激光粉末床熔融技術來生產；該技術的優勢在于能夠制造復雜的結構，具有高精度和設計靈活性，同時可以減少加工工序，滿足定制化和小批量生產的需求。
設計目標方面，鎢合金光柵的設計邏輯在各種用途中保持一致，均圍繞初級射線透過率、散射射線屏蔽率以及結構使用精度進行權衡優化。通過調整間隔區寬度和材料、柵條高深寬比以及厚度等參數，在減少直射信號損失的同時提升雜散射線屏蔽能力。
二、鎢合金光柵在不同用途下的不同點
中鎢智造鎢合金光柵的用途主要集中在三大領域，分別為醫療影像診斷領域、工業無損檢測領域、高能物理科研領域，這些領域的應用場景和功能需求各不相同。因此，鎢合金光柵在結構設計、規格參數和性能重點等方面也有所不同。

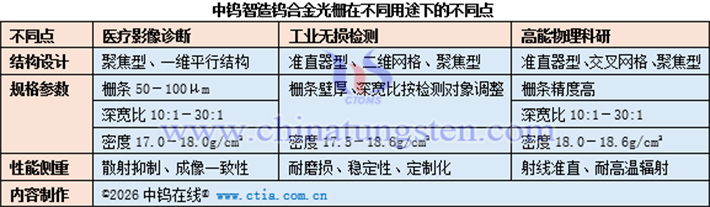

中鎢智造鎢合金光柵在不同用途下的不同點
1.醫療影像診斷領域的鎢合金光柵
醫療影像診斷領域是鎢合金光柵應用最廣泛的領域之一，主要用于CT掃描儀、數字X射線機（DR）、乳腺鉬靶機等設備。其核心功能是抑制散射射線，提高影像的清晰度和對比度，為臨床診斷提供精準支持。
結構設計方面，醫療影像診斷設備多使用抗散射光柵，常見結構為聚焦型或一維平行結構。聚焦型光柵的吸收壁按一定角度傾斜，聚焦至虛擬焦點，以匹配X射線源與探測器的幾何關系，從而減少直射射線在邊緣區域的損失。相比之下，一維平行結構通過平行排列的鎢合金薄條與低吸收材料（如鋁或碳纖維）構成規則的狹縫陣列，專門抑制單一方向的散射，設計簡單且易于加工。
規格參數方面，柵條壁厚通常為50–100μm，深寬比一般在10:1至30:1之間，陣列周期通常為百微米級別。根據設備射線能量和探測器像素尺寸進行合理匹配。光柵密度在17.0–18.0g/cm3之間，以兼顧射線衰減效果和設備輕量化需求，避免增加設備的重量。
性能方面，重點在于散射射線抑制與成像一致性。要求柵條尺寸精度高，厚度偏差和陣列間距誤差要盡量控制在微米級別，避免影響成像質量。

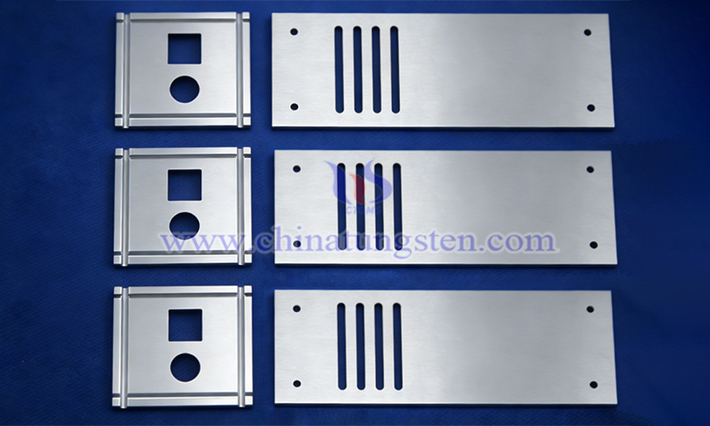

中鎢智造鎢合金光柵圖片
2.工業無損檢測領域的鎢合金光柵
在工業無損檢測領域，鎢合金光柵主要用于檢測半導體、航空構件等產品的微小缺陷，以及金屬鑄件和鍛件的內部質量。其核心功能是濾除散射射線干擾，提升檢測精度。
結構設計方面，以準直器型光柵為主，常見結構包括一維平行、二維交叉網格或聚焦型結構。二維網格結構采用網狀或蜂巢狀布局，能夠在兩個方向上有效抑制散射射線，適用于高能射線或?qū)鶆蛐砸筝^高的場景。聚焦型光柵則用于微焦點檢測設備，提高微小缺陷的檢測能力。
規格參數方面，柵條壁厚和深寬比根據檢測對象的需求進行調整。對于厚壁工件，光柵柵條較高，深寬比可達30:1，增強對斜入射散射的阻擋能力；而用于半導體檢測的光柵則采用高線密度細柵條設計，柵距更小，以適應微焦點檢測的高精度要求。光柵密度通常在17.5–18.6g/cm3之間，能夠有效屏蔽高能射線。某些特殊檢測場合，還可通過3D打印技術制造復雜的鏤空結構，滿足特殊設備安裝需求。
性能方面，關注光柵的耐磨損性與環境適應性。在工業檢測中，光柵可能長時間暴露于惡劣環境中，因此需具備抗腐蝕、抗變形的能力。此外，光柵還需保持長時間穩定的射線衰減效果，以滿足工業生產中連續檢測的需求。部分光柵還需具備較高的定制化能力，以根據不同檢測設備調整柵格結構和尺寸。
中鎢智造鎢合金光柵圖片
3.高能物理科研領域的鎢合金光柵
在高能物理科研領域，鎢合金光柵廣泛應用于實驗探測器，主要用于控制伽馬射線或高能射線方向，減少雜散輻射，提升探測精度和信噪比，滿足高精度科研需求。
結構設計方面，光柵通常為準直器型，常見有二維交叉網格或聚焦型結構。聚焦型光柵可調節傾斜角度，實現射線束約束。部分實驗采用復雜陣列布局，用于射線單色化與束流整形。
規格參數方面，光柵密度一般為18.0–18.6g/cm3，以增強射線衰減能力。柵條精度高，柵距和壁厚的偏差控制在微米級，深寬比可在10:1至30:1間調整，兼顧性能與可加工性。
性能方面，重點關注射線準直精度和長期穩定性。光柵需保持高精度，減少雜散輻射干擾，并具備耐高溫、耐輻射性能，以保證長時間使用中的結構穩定性?？蒲杏霉鈻趴筛鶕?jù)實驗需求定制，適配不同科研場景。
