鎢絲腱繩的生產(chǎn)是將高純鎢粉通過粉末冶金、精密拉絲和多股絞合等一系列工藝，最終制成高強度、耐磨損的金屬繩索的過程。其主要生產(chǎn)步驟說明如下。
一、鎢粉制備與摻雜
生產(chǎn)鎢絲腱繩的第一步是從仲鎢酸銨原料中制備高純鎢粉。將仲鎢酸銨在約500℃的空氣中焙燒，生成三氧化鎢或藍色氧化鎢。根據(jù)目標(biāo)性能，在此階段摻入微量添加元素，例如鉀、硅、鋁組成的AKS摻雜體系，或納米氧化鑭等稀土氧化物，以提升鎢絲的高溫抗下垂性、抗蠕變能力和疲勞壽命?？倱诫s量通?？刂圃?.3%至2.0%質(zhì)量分數(shù)之間。將摻雜后的氧化鎢粉末進行兩步氫氣還原：第一步在約630℃還原為二氧化鎢，第二步在約820℃還原為金屬鎢粉。兩步還原能使摻雜元素充分均勻分布，并有效控制粉末粒度。最終獲得純度不低于99.95%的高純鎢粉。
二、壓制成型與燒結(jié)
將還原后的鎢粉裝入特制模具，通過冷等靜壓機壓制成長條狀坯條，密度可達理論密度的60%至80%。隨后將坯條放入氫氣保護氣氛中進行高溫?zé)Y(jié)。燒結(jié)方式包括垂熔燒結(jié)，即在氫氣環(huán)境中通電自電阻加熱至2200℃至3000℃，使坯料致密化，密度提升至理論值的95%以上，同時消除內(nèi)部孔隙。
三、旋鍛開坯
燒結(jié)后的鎢坯條需要經(jīng)過熱機械加工以減小直徑并改善內(nèi)部晶體結(jié)構(gòu)。將鎢坯加熱至約1200℃至1600℃，在氫氣或惰性氣體保護下，通過旋鍛機或軋機進行多道次鍛打加工。旋鍛將鎢坯逐步加工成直徑約3mm的鎢桿，使其組織更加致密均勻，同時提高材料的軸向取向性和纖維化晶粒結(jié)構(gòu)。
四、多道次拉絲
拉絲是將鎢桿進一步加工成細鎢絲的核心工序。采用多模連續(xù)拉絲機，配備金剛石或硬質(zhì)合金精密模具進行拉拔。拉絲過程分為多個階段，粗拉階段使用較大孔徑模具，逐步減小直徑；中拉階段進一步細化；精拉階段則加工至目標(biāo)直徑的細絲，細絲拉拔可能需要幾十道次，孔徑逐漸減小至微米級。拉絲過程中，鎢絲因加工硬化而逐漸變脆，因此需要進行多次中間退火。退火通常在氫氣保護退火爐中進行，溫度約800℃至1400℃，以消除內(nèi)應(yīng)力并恢復(fù)材料塑性。對于制備機器人腱繩所用的鎢絲，常采用分段控溫拉拔：先在800℃至1000℃進行反復(fù)單道次拉拔至絲徑0.5mm，每道次減徑率控制在15%至20%；然后在600℃至800℃進行連續(xù)多道次拉拔至所需直徑的細絲，控制道次減面率為12%至16%。拉絲過程中需在鎢絲表面涂抹石墨乳等潤滑劑，以減少摩擦和模具磨損。
五、表面處理與清洗
拉絲完成后，需要對鎢絲進行表面處理。通過酸洗或堿液清洗去除拉絲過程中殘留的潤滑劑和表面氧化物。部分高端鎢絲腱繩還會進行電解拋光處理，以進一步提高表面光潔度，降低摩擦系數(shù)。根據(jù)使用環(huán)境要求，還可通過化學(xué)氣相沉積或物理氣相沉積技術(shù)，在鎢絲表面涂覆碳化鎢、氮化鈦等硬質(zhì)涂層，增強耐磨性和耐腐蝕性。
六、絞合成繩

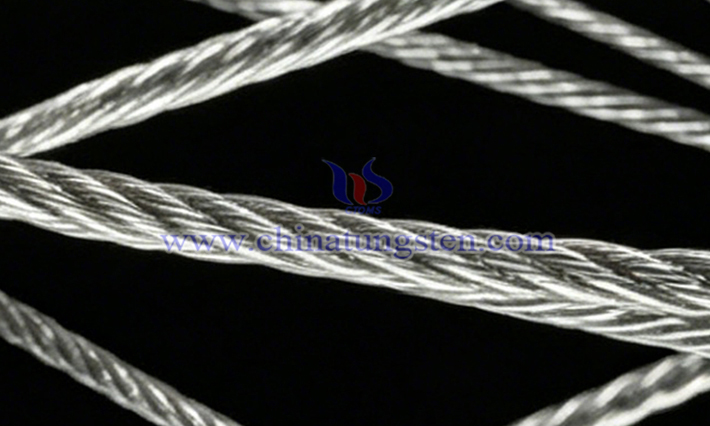

將拉絲獲得的細鎢絲按照設(shè)計的結(jié)構(gòu)捻制絞合成腱繩。常見的絞合結(jié)構(gòu)包括7×7、7×19、4×19×7等，其中7×7結(jié)構(gòu)由7股組成，每股又由7根單絲絞合而成。捻制過程通常在室溫環(huán)境下進行，采用專業(yè)捻股機操作。以7×7復(fù)合結(jié)構(gòu)為例，先將7根單絲捻制成一股，采用左向捻制，捻距控制在1.47mm至1.78mm，過程張力維持2.7N至2.9N；再將7股合繩，采用右向捻制，節(jié)距為4.23mm至4.78mm。絞合后外力在多股之間均勻分配，顯著提升了抗斷裂能力和整體可靠性。對異徑絲還需施加差異化預(yù)張力，預(yù)張力大小通常設(shè)置為絲徑乘以一定系數(shù)。
七、熱定型與退火
絞合成繩后，需要對腱繩進行熱定型處理。在氫氣保護氣氛下進行高溫退火，退火溫度根據(jù)絲徑差異設(shè)定在800℃至1100℃區(qū)間，持續(xù)時間不少于30分鐘。此工序可以消除絞合過程中產(chǎn)生的冷加工應(yīng)力，使結(jié)構(gòu)更加穩(wěn)定，同時優(yōu)化晶體取向，降低應(yīng)力松弛率。經(jīng)過適當(dāng)熱定型的鎢絲腱繩，其應(yīng)力松弛率可控制在5%以內(nèi)。
八、清洗、檢驗與包裝
成品鎢絲腱繩先經(jīng)過超聲波清洗并干燥，去除表面殘留的潤滑劑和雜質(zhì)。隨后進行質(zhì)量檢測，檢測內(nèi)容包括抗拉強度測試、硬度測試、疲勞壽命測試以及表面缺陷檢查等。對于醫(yī)療用途的鎢絲腱繩還需進行生物相容性檢驗。檢驗合格后，將腱繩按規(guī)格卷繞或切割成所需長度，在干燥、無氧環(huán)境中包裝存儲，以防氧化。
