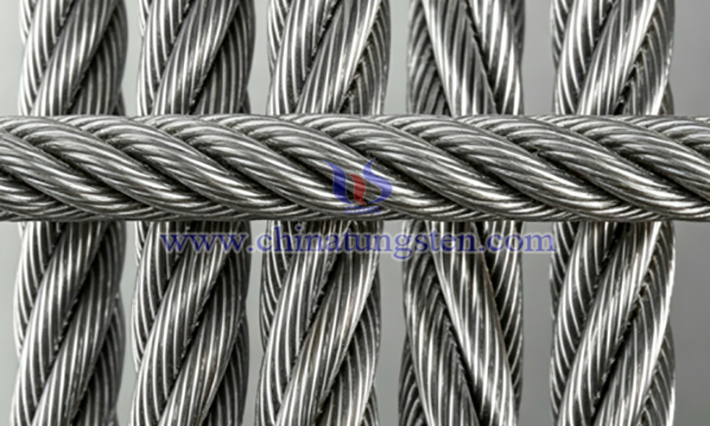

鎢絲腱繩的制作是一項(xiàng)高精密、多環(huán)節(jié)的系統(tǒng)工程，涉及鎢材料冶金、超細(xì)絲拉拔、精密編織和后處理等核心技術(shù)。其生產(chǎn)流程高度依賴(lài)材料純度控制、設(shè)備改造和工藝參數(shù)優(yōu)化，旨在實(shí)現(xiàn)高強(qiáng)度、低蠕變、良好柔韌性和尺寸穩(wěn)定性的平衡，滿足人形機(jī)器人靈巧手等高端應(yīng)用需求。以下是典型鎢絲腱繩制作流程分解。
1.原料準(zhǔn)備與超細(xì)鎢絲單絲制備
生產(chǎn)始于高純度鎢粉，純度一般≥99.95%，部分采用定制化摻雜鎢粉以提升性能。首先對(duì)鎢粉進(jìn)行篩分、混合（必要時(shí)添加粘結(jié)劑），然后壓制成型為鎢坯。接著進(jìn)行預(yù)燒結(jié)與高溫?zé)Y(jié)，形成高密度鎢棒（坯條）。隨后通過(guò)旋鍛、錘擊或鍛造等開(kāi)坯加工逐步減徑，再進(jìn)入多道次冷拉拔工序，使用精密拉絲模具將鎢絲逐步拉制至超細(xì)直徑（通常18-30μm，甚至更細(xì)）。在拉拔過(guò)程中嚴(yán)格控制直徑公差在±0.5μm以內(nèi)、表面光潔度Ra小于0.2μm以及強(qiáng)度一致性偏差小于3%，同時(shí)多次進(jìn)行氫氣保護(hù)氣氛下的中間退火（溫度約800-1100℃），消除加工應(yīng)力并提高延展性。全過(guò)程需在精密設(shè)備和潔凈環(huán)境中進(jìn)行，避免表面缺陷和斷絲，確保單絲具備高強(qiáng)度和高一致性。
2.多股多層精密編織
將合格的超細(xì)鎢絲按設(shè)計(jì)結(jié)構(gòu)進(jìn)行多股絞合和多層編織。常見(jiàn)結(jié)構(gòu)包括7×7、7×7×7（49股以上）、19×19、1×37等，根據(jù)關(guān)節(jié)滑輪、折彎方向和負(fù)載需求定制股數(shù)、捻距（通常為繩徑的6-8倍）和絞合方式。生產(chǎn)中采用專(zhuān)用改造編織設(shè)備，實(shí)現(xiàn)多層反向不旋轉(zhuǎn)編織，并通過(guò)全流程閉環(huán)張力控制系統(tǒng)使單絲張力偏差控制在1%以內(nèi)，從而保證繩體高圓整度（誤差小于0.02mm）、應(yīng)力分布均勻，避免扭轉(zhuǎn)、跳絲和散股現(xiàn)象。這一環(huán)節(jié)直接決定了腱繩的柔韌性、抗疲勞性能和傳動(dòng)穩(wěn)定性。
3.后處理與性能穩(wěn)定化
編織完成后，首先進(jìn)行多級(jí)預(yù)拉伸，通過(guò)分級(jí)施加定負(fù)荷消除編織引入的結(jié)構(gòu)應(yīng)力。接著在真空環(huán)境中進(jìn)行穩(wěn)定化熱處理，進(jìn)一步消除晶格殘余應(yīng)力，內(nèi)應(yīng)力消除率可達(dá)95%以上。隨后根據(jù)需要進(jìn)行表面優(yōu)化處理或外層高分子包覆，以提升耐磨性和柔順性。最后采用無(wú)損傷壓接工藝（如定制模具壓接）完成端部加工，確保端子拉脫力達(dá)到整繩破斷力的90%以上，同時(shí)避免單絲損傷和應(yīng)力集中。
4.質(zhì)量檢測(cè)與成品包裝
成品需經(jīng)過(guò)嚴(yán)格的全流程質(zhì)檢，包括單絲入廠檢測(cè)、編織過(guò)程在線監(jiān)測(cè)、破斷拉力測(cè)試、疲勞壽命測(cè)試（百萬(wàn)次循環(huán)驗(yàn)證）和超聲波探傷等。重點(diǎn)驗(yàn)證殘余延伸率小于0.1%、應(yīng)力松弛率低以及尺寸穩(wěn)定性等關(guān)鍵指標(biāo)。合格后進(jìn)行防潮、防氧化包裝，確保運(yùn)輸和儲(chǔ)存過(guò)程中性能不受影響。
