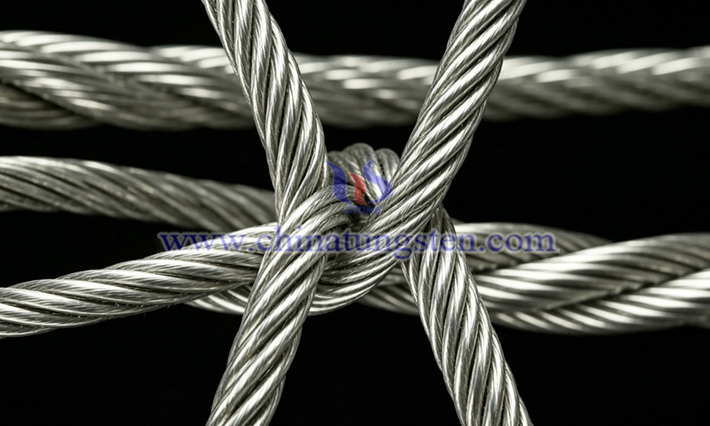

鎢絲腱繩編織工藝主要指以高純度鎢絲為原料，通過(guò)多股絞合、精密編織（捻制）等工藝制成的高性能柔性傳動(dòng)繩索，常用于人形機(jī)器人靈巧手（模擬人體肌腱）、工業(yè)機(jī)器人精密傳動(dòng)、高溫環(huán)境等場(chǎng)景，具有高強(qiáng)度、耐高溫、抗蠕變和良好柔韌性等特點(diǎn)。
1.鎢絲準(zhǔn)備
準(zhǔn)備純度通常≥99.95%的鎢粉，必要時(shí)添加稀土等摻雜元素，經(jīng)壓制、燒結(jié)、鍛造、多道次拉拔制成超細(xì)鎢絲。部分表面包覆涂層以提升性能。過(guò)細(xì)易斷裂，過(guò)粗則影響柔韌性。拉拔后在氫氣保護(hù)氣氛下高溫退火（800-1100℃，≥30分鐘），消除內(nèi)應(yīng)力，提高柔韌性。
2.鎢絲編織或絞合工藝
鎢絲腱繩的核心在于多層股不旋轉(zhuǎn)或特定結(jié)構(gòu)精密編織，常見結(jié)構(gòu)包括7×7、19×7、7×7×7、1×37、4×19×7、7×49等，一般而言股數(shù)越多，柔軟度與圓整度越好。靈巧手專用往往采用49股以上精密多層結(jié)構(gòu)，以滿足極小折彎半徑不跳絲、多方向彎折不松散、長(zhǎng)期運(yùn)行不磨繩、無(wú)扭轉(zhuǎn)的要求。鎢絲腱繩編織工藝流程如下。
（1）單絲/股準(zhǔn)備：多根細(xì)鎢絲先絞合成股，捻角控制在25°-35°左右，確保股線均勻。
（2）多層絞合/編織：采用中心單絲或芯，外層螺旋排列多股的方式。使用專用或定制編織機(jī)以滿足精密要求。核心是全流程閉環(huán)張力控制，單絲張力偏差＜1%，繩體圓整度誤差＜0.02mm，避免殘余內(nèi)應(yīng)力。
（3）捻距優(yōu)化：捻距與繩徑比值約6:1時(shí)，抗扭轉(zhuǎn)性能最佳。不同規(guī)格可更換相應(yīng)模具進(jìn)行初步機(jī)械成型，實(shí)現(xiàn)緊密、光滑、整齊的外觀。
（4）后處理：編織完成后進(jìn)行多級(jí)預(yù)拉伸，分級(jí)定負(fù)荷消除結(jié)構(gòu)應(yīng)力；真空穩(wěn)定化熱處理，消除晶格殘余應(yīng)力，內(nèi)應(yīng)力消除率＞95%；表面處理，如涂塑等，提升抗疲勞、耐磨性和尺寸穩(wěn)定性。部分采用復(fù)合編織，如鎢絲與高分子纖維符合，兼顧金屬?gòu)?qiáng)度與纖維柔韌性。
3.鎢絲腱繩編織工藝要點(diǎn)
編織密度、速度、角度直接影響性能，需針對(duì)滑輪結(jié)構(gòu)、負(fù)載、折彎方向進(jìn)行定制優(yōu)化。成品需經(jīng)過(guò)破斷力測(cè)試、疲勞壽命測(cè)試等嚴(yán)格品控，確保額定負(fù)載下低殘余延伸率和高循環(huán)壽命。
